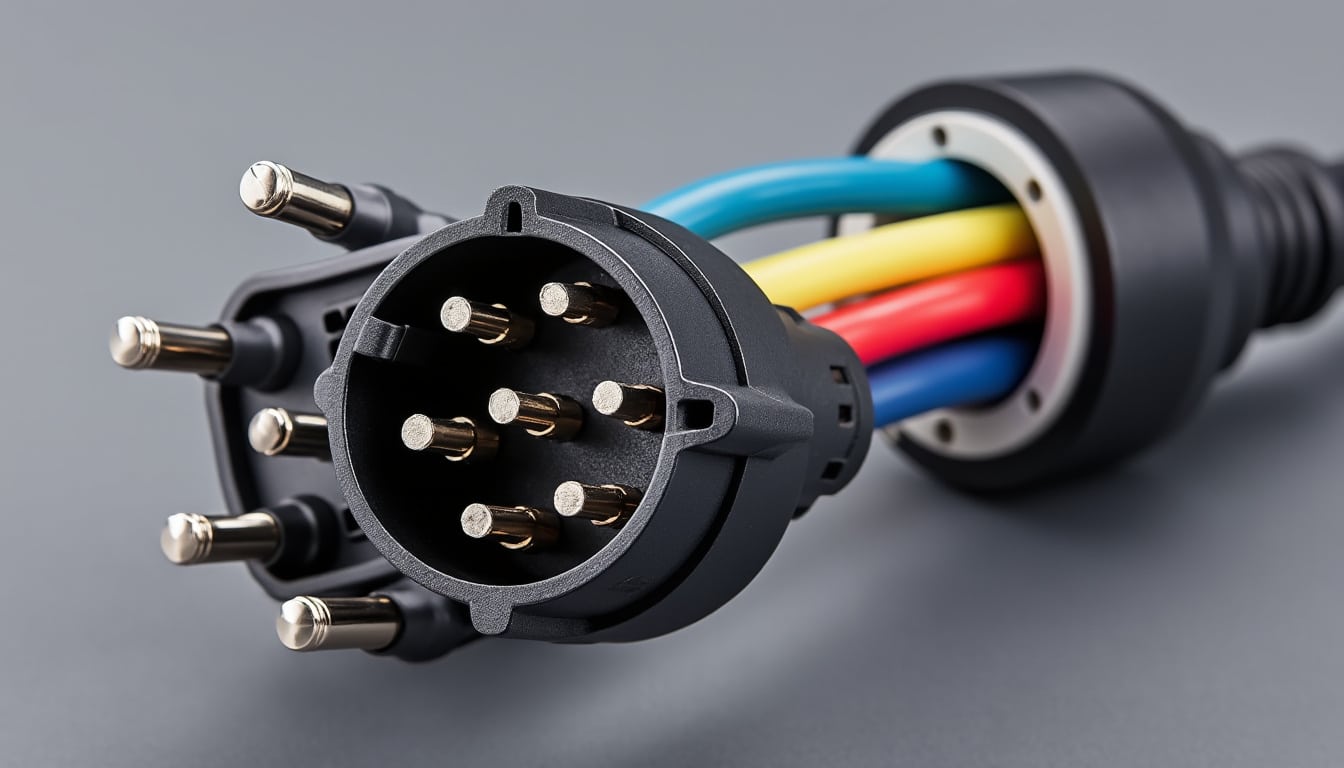

Faisceau électrique d’attelage : 7 ou 13 broches
Choisir un faisceau électrique d’attelage revient souvent à arbitrer entre simplicité immédiate et polyvalence durable. Sur une petite remorque, le bon connecteur doit surtout garantir une connexion électrique fiable, sans compliquer l’installation.
Le sujet paraît technique, pourtant il repose sur une logique simple : plus votre véhicule et vos usages réclament de fonctions, plus les circuits électriques doivent être complets. Entre broches, alimentation continue et compatibilité moderne, le bon choix évite les pannes, les messages d’erreur et les mauvaises surprises sur la route.
A retenir :
- Usage simple, remorque légère, solution économique
- Caravane, recul, alimentation 12V, polyvalence renforcée
- Véhicule récent, boîtier électronique recommandé
- Masse soignée, oxydation contrôlée, fiabilité durable
- Adaptateur possible entre formats compatibles
Choisir entre 7 et 13 broches selon l’usage
Le premier critère reste l’usage réel, car un attelage ne se choisit pas pour aujourd’hui seulement. Selon France Galerie, les besoins d’une petite remorque bagagère ne sont pas les mêmes que ceux d’une caravane équipée.
Le faisceau 7 broches pour les besoins essentiels
Ce format convient aux usages sobres, comme le jardinage, la déchetterie ou un porte-vélos classique. Selon Car Attelage, il couvre les fonctions lumineuses de base, dont les clignotants, les stops et les feux de position.
Sur une remorque légère, c’est souvent suffisant, surtout quand le budget compte et que la simplicité prime. L’installation reste plus lisible, car le connecteur gère moins de fonctions et les circuits électriques sont plus faciles à contrôler.
À retenir :
- Feux essentiels seulement
- Matériel simple à poser
- Coût d’entrée plus bas
- Usage ponctuel et léger
Le faisceau 13 broches pour les usages étendus
Ce choix devient pertinent dès qu’une caravane, un porte-vélos évolué ou une remorque plus technique entre en jeu. Selon Brink, les prises à 13 broches apportent le feu de recul et une alimentation utile aux équipements embarqués.
Dans la pratique, cela change le confort d’usage, surtout lors de longs trajets ou de stationnements serrés. Le véhicule reçoit ainsi une connexion électrique mieux adaptée aux besoins modernes, sans bricolage hasardeux sur les broches.
À retenir :
- Feu de recul intégré
- Alimentation continue possible
- Caravane et trajets longs
- Équipement plus évolutif
| Fonction | 7 broches | 13 broches | Usage courant |
|---|---|---|---|
| Clignotants | Oui | Oui | Signalisation de base |
| Feux stop | Oui | Oui | Sécurité routière |
| Feu de recul | Non | Oui | Manœuvres et caravane |
| Alimentation 12V | Non | Oui | Équipements embarqués |
Ce tableau montre pourquoi le débat ne se réduit pas au nombre de broches, mais à la vie réelle derrière la boule d’attelage. Le point suivant compte autant que le format choisi : la compatibilité avec l’électronique du véhicule.
Compatibilité électrique et véhicules modernes
Une fois le bon format identifié, la question décisive devient celle des circuits électriques du véhicule. Selon le fonctionnement des réseaux multiplexés, une prise mal raccordée peut déclencher une alerte ou déséquilibrer le système de surveillance.
Le multiplexage change les règles du branchement
Les voitures récentes ne supportent plus le repiquage à l’ancienne comme autrefois. Sur des modèles comme ceux de Peugeot, Renault ou Volkswagen, les signaux passent par un réseau numérique qui surveille chaque consommation.
Selon les pratiques de montage recommandées par les professionnels de l’attelage, un branchement direct peut créer des erreurs au tableau de bord. Sur un véhicule moderne, le bon réflexe consiste donc à utiliser un boîtier électronique adapté.
À retenir :
- Surveillance électronique permanente
- Branchement direct à éviter
- Boîtier compatible conseillé
- Protection des modules de bord
Boîtier électronique, masse et sécurité du montage
Le boîtier joue le rôle d’interface entre la voiture et la remorque, sans charger inutilement les lignes d’origine. Il alimente la remorque depuis la batterie, ce qui protège les circuits et limite les dégâts en cas de court-circuit.
La masse mérite une attention particulière, car une mauvaise liaison provoque souvent les feux fantômes et les clignotements incohérents. Selon France Galerie, une prise bien protégée contre l’humidité et l’oxydation améliore nettement la fiabilité sur la durée.
À retenir :
- Boîtier alimenté séparément
- Masse métallique bien fixée
- Protection contre l’oxydation
- Fiabilité sur véhicules récents
| Élément | Rôle | Risque en cas d’erreur | Bonne pratique |
|---|---|---|---|
| Masse | Retour du courant | Feux incohérents | Contact métal sur métal |
| Boîtier | Interface de commande | Erreur électronique | Alimentation dédiée |
| Prise | Liaison remorque | Oxydation des broches | Graisse silicone |
| Fusible | Protection du circuit | Coupure si surcharge | Valeur adaptée |
Installation, test et dépannage sans mauvaise surprise
Quand l’électronique est comprise, l’étape suivante devient concrète : poser, vérifier, puis corriger si besoin. Une micro-anecdote revient souvent en atelier, celle d’un vacancier persuadé d’avoir un défaut de remorque alors que la masse était simplement desserrée.
Préparer l’installation et respecter les fils
Avant toute manipulation, il faut débrancher la borne négative de la batterie et réunir les bons outils. Tournevis, pince à dénuder, multimètre et graisse silicone suffisent souvent à sécuriser un montage propre.
Le code couleur reste un repère précieux, surtout sur un faisceau 7 broches. Jaune pour le clignotant gauche, blanc pour la masse, rouge pour les stops, noir pour la position gauche : cette logique évite bien des erreurs lors de la pose.
À retenir :
- Batterie débranchée avant montage
- Code couleur respecté
- Passage de câble protégé
- Masse serrée sur métal nu
Tester le faisceau et repérer les pannes classiques
Une fois la prise installée, le test confirme si la connexion électrique fonctionne vraiment. Un testeur de prise simplifie le diagnostic, tandis qu’un multimètre permet de vérifier la tension entre la masse et chaque broche utile.
Si les feux s’emballent ou si tout clignote ensemble, la masse reste le suspect principal. Selon les retours de terrain relayés par Car Attelage, l’oxydation des contacts et les faux contacts expliquent une grande part des pannes courantes.
À retenir :
- Testeur de prise très pratique
- Multimètre pour mesure précise
- Oxydation à nettoyer rapidement
- Clignotements anormaux à surveiller
Source : France Galerie, « Bien choisir son faisceau électrique d’attelage », France Galerie ; Brink, « Fiche pour crochet d’attelage – fiche à 7 broches ou à 13 broches », Brink ; Car Attelage, « Quels sont les avantages des faisceaux 7 ou 13 broches ? », Car Attelage.
